Если вам нужен коллимирующий лазерный луч меньшего размера, вы должны принять большее расхождение; Напротив, если мы хотим сохранить коллимацию света на большом расстоянии, он должен иметь больший размер луча.
Лазерный луч фокусируется через фокальную линзу. Фокусная линза действует как увеличительное стекло и солнечный свет. В случае линзы EFL с фокусным расстоянием 55 мм лазерный луч проходит через линзу и сходится в самой маленькой точке на расстоянии примерно 55 мм от края линзы. В этом «пятне» лазерный луч концентрируется до наименьшего размера.

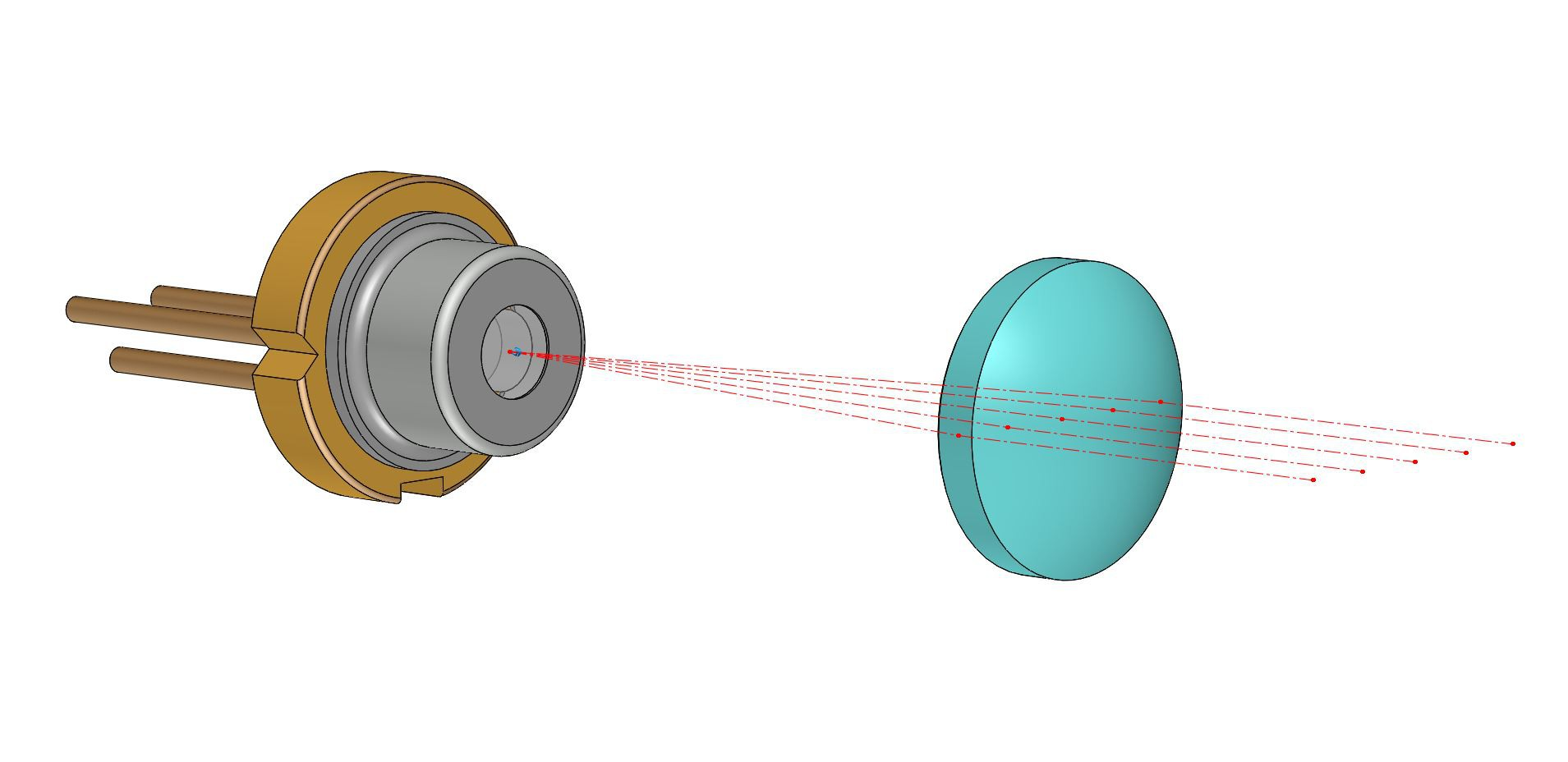

Рис. 1. Асферическая линза используется для коллимации луча лазерного диода..
Довольно часто лазеры непрерывного действия имеют короткий резонатор. Резонатор микрочиповых DPSS-лазеров может варьироваться от менее миллиметра до нескольких миллиметров. Полости одномодовых лазерных диодов находятся в пределах сотен микрон. Вообще говоря, такие короткие резонаторы создают сильно расходящиеся лучи, которые не очень пригодны для использования в оптических системах.
Требование расходимости в микроскопии и спектроскопии часто составляет менее 2 мрад (полный угол) или даже менее 1,5 мрад. Чтобы удовлетворить этому требованию современных аналитических инструментов, лазерные лучи должны быть коллимированы. Это можно понимать как размещение линзы или набора линз перед резонатором лазера – неважно, резонатор ли это полупроводникового лазера или короткий резонатор DPSS. Однако для разных типов лазеров (диодных и DPSS) характеристики луча совершенно разные.
Луч диодного лазера отличается низким качеством волнового фронта и высоким астигматизмом — расходимость по так называемой быстрой оси значительно выше, чем расходимость по медленной оси. Для коллимации такого астигматического луча используются различные методы, и при этом важно решить несколько задач. Основная цель коллимации – уменьшить расходимость луча, второстепенная цель – максимально устранить астигматизм, третья – улучшить качество волнового фронта, четвертая – сделать луч менее эллиптическим, пятая – сохранить хорошую фокусируемость.
Самый простой и популярный способ — коллимировать луч лазерного диода с помощью одной асферической линзы. (см. рис. 1). Чем больше фокусное расстояние этой линзы, тем больше диаметр луча после коллимации. Кроме того, если необходимо произвести определенную регулировку луча, например, чтобы расширить радиус луча коллимированного луча, часто используют систему двух линз – так называемый телескоп. Одна линза с отрицательным фокусным расстоянием, а другая с положительным создает установку для коллимации, расширения или сжатия луча.

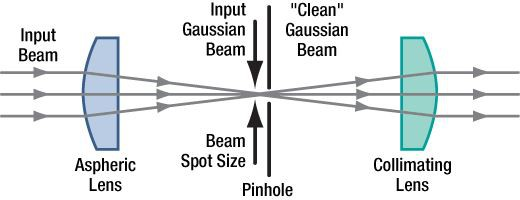

Довольно часто наиболее популярным способом фокусировки луча лазерного диода является использование системы из двух линз, в которой одна линза коллимирует сильно расходящийся луч, а вторая линза фокусирует его. В качестве альтернативы для прямой фокусировки луча можно использовать одну асферическую линзу, но в большинстве случаев это приводит к серьезным аберрациям, увеличению луча и множеству дифракций. По определению, качество луча подразумевает меру того, насколько хорошо лазерный луч может быть сфокусирован.
BU-LASER предлагает полупроводниковые диодные лазеры фиолетового, голубого, синего, зеленого, красного и инфракрасного цветов (375–1064 нм, выходная мощность 1–500 Вт, различные режимы луча и размеры), чтобы лучше удовлетворять потребности клиентов в различных приложениях. Мы также предлагаем профессиональное обслуживание OEM и ODM! Чтобы узнать больше, свяжитесь с нами по адресу song@bu-laser.com.
