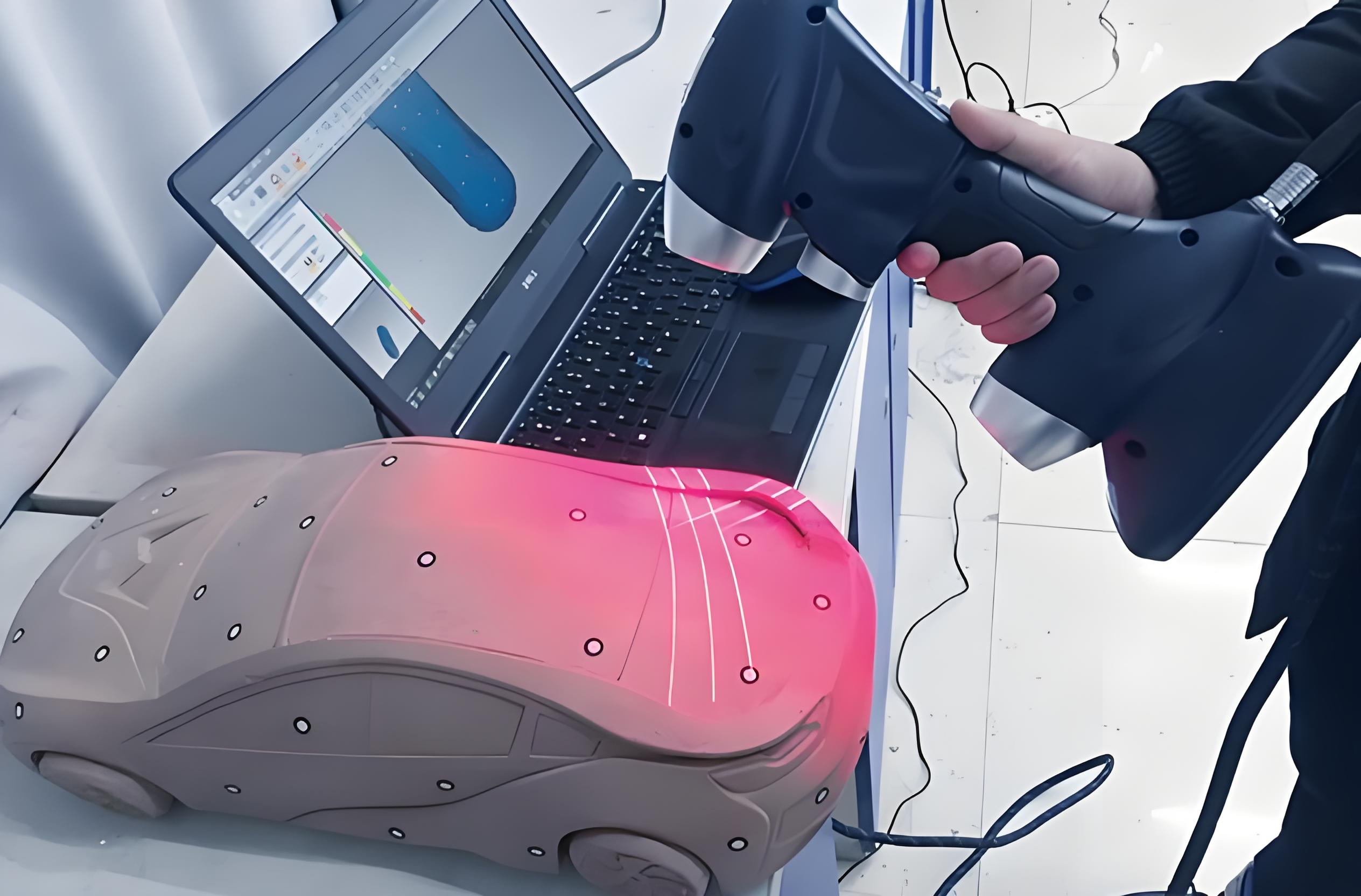

Как лазер используется для 3D-сканирования?

Лазеры используются при 3D-сканировании, проецируя свет на объект и измеряя отражение для расчета расстояния, создавая детальное «облако точек» из миллионов точек данных, которые формируют 3D-модель. Сканеры используют такие методы, как время пролета (ToF), измеряющее время возврата импульсов, или лазерную триангуляцию, используя углы и известные положения датчиков для определения глубины. Этот процесс собирает точные геометрические данные для приложений в архитектуре, проектировании, играх и производстве.

Как это работает (ключевые методы)

Время полета (LiDAR):

Сканер излучает быстрые лазерные импульсы.

Он измеряет точное время, необходимое каждому импульсу для восстановления.

Зная постоянную скорость света, он вычисляет расстояние до поверхности объекта.

Миллионы этих измерений расстояний создают плотное облако точек.

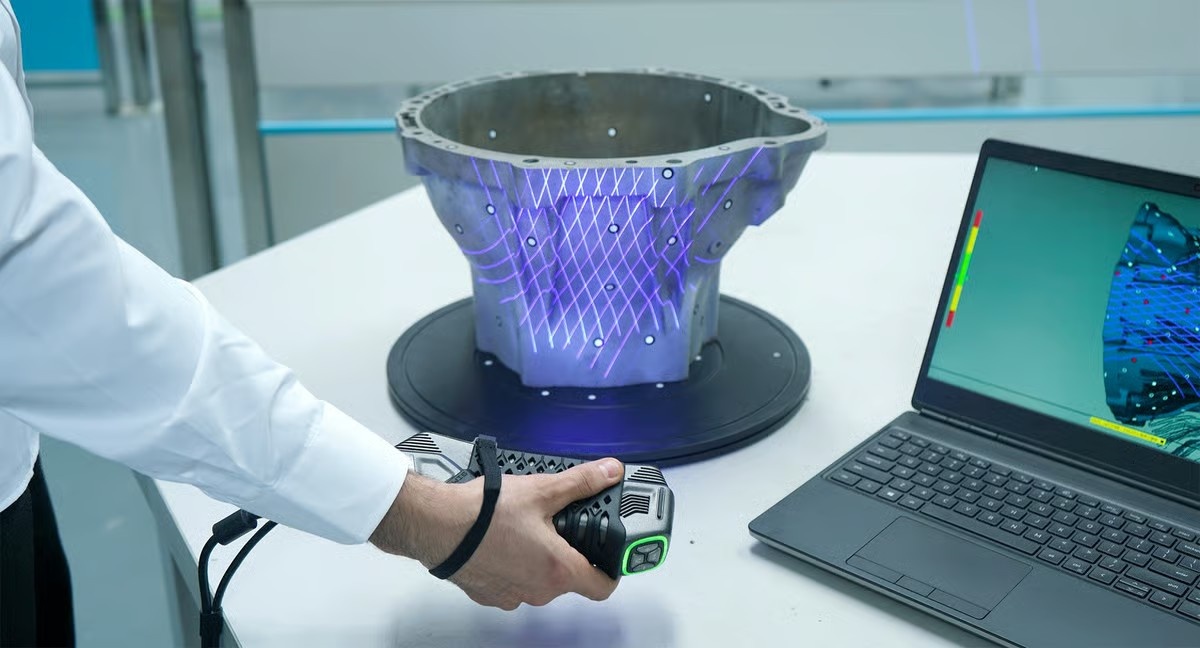

Лазерная триангуляция:

Лазерная линия (или отдельная точка) проецируется на объект.

Камера, расположенная под известным углом к ​​лазеру, фиксирует отраженную лазерную линию.

Используя тригонометрию, система рассчитывает расстояние на основе угла отраженного света и фиксированного расстояния между лазером и камерой.

Процесс и результат

Сбор данных: сканеры перемещаются вокруг объекта или участка, собирая данные с нескольких точек обзора.

Генерация облака точек: все рассчитанные точки (координаты X, Y, Z) образуют обширное «облако точек».

Создание 3D-модели: программное обеспечение обрабатывает облако точек, объединяя его в единую детальную 3D-сетку или модель.

Цвет и текстура. Камеры с высоким разрешением часто фиксируют цвет и текстуру, добавляя реалистичности цифровой модели.

Общие приложения

Архитектура и строительство: Исполнительная документация, планирование реконструкции, управление объектом.

Производство: проверка качества, реверс-инжиниринг, создание CAD-моделей из физических деталей.

Игры и виртуальная реальность: создание реалистичной цифровой среды из реальных мест.

Компания BU-Laser предлагает следующие модели лазеров, которые можно использовать для 3D-сканера.

1. Одиночный лазерный модуль с прямой линией.

2. Одноканальный лазерный модуль для проецирования сетки/структурированной точечной матрицы (используйте фокусирующую линзу +DOE).

3. Одноканальный лазерный модуль для проецирования многолинейного рисунка с помощью ДОЭ (используйте фокусную линзу + ДОЭ).

4. Одноканальный лазерный модуль для проецирования параллельных многолинейных лазерных лучей (используйте линейную линзу Пауэлла + DOE).

5. Многоканальный лазерный модуль для проецирования пересекающихся и параллельных многолинейных лазерных лучей (используйте линейную линзу Пауэлла + DOE). . Для текущего стандартного модуля клиент может выбрать одну линию, 3 линии, 7 линий, 13 линий, 21 линию, 25 линий, 49 линий.

Все вышеперечисленные лазеры могут быть настроены с длиной волны 375–980 нм, различной мощностью, размером корпуса и т. д. Чтобы узнать больше, свяжитесь с нами по адресу song@bu-laser.com.
