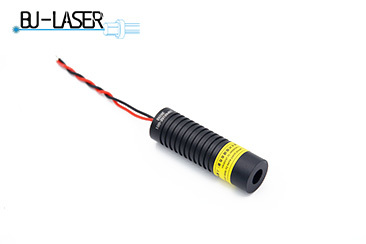

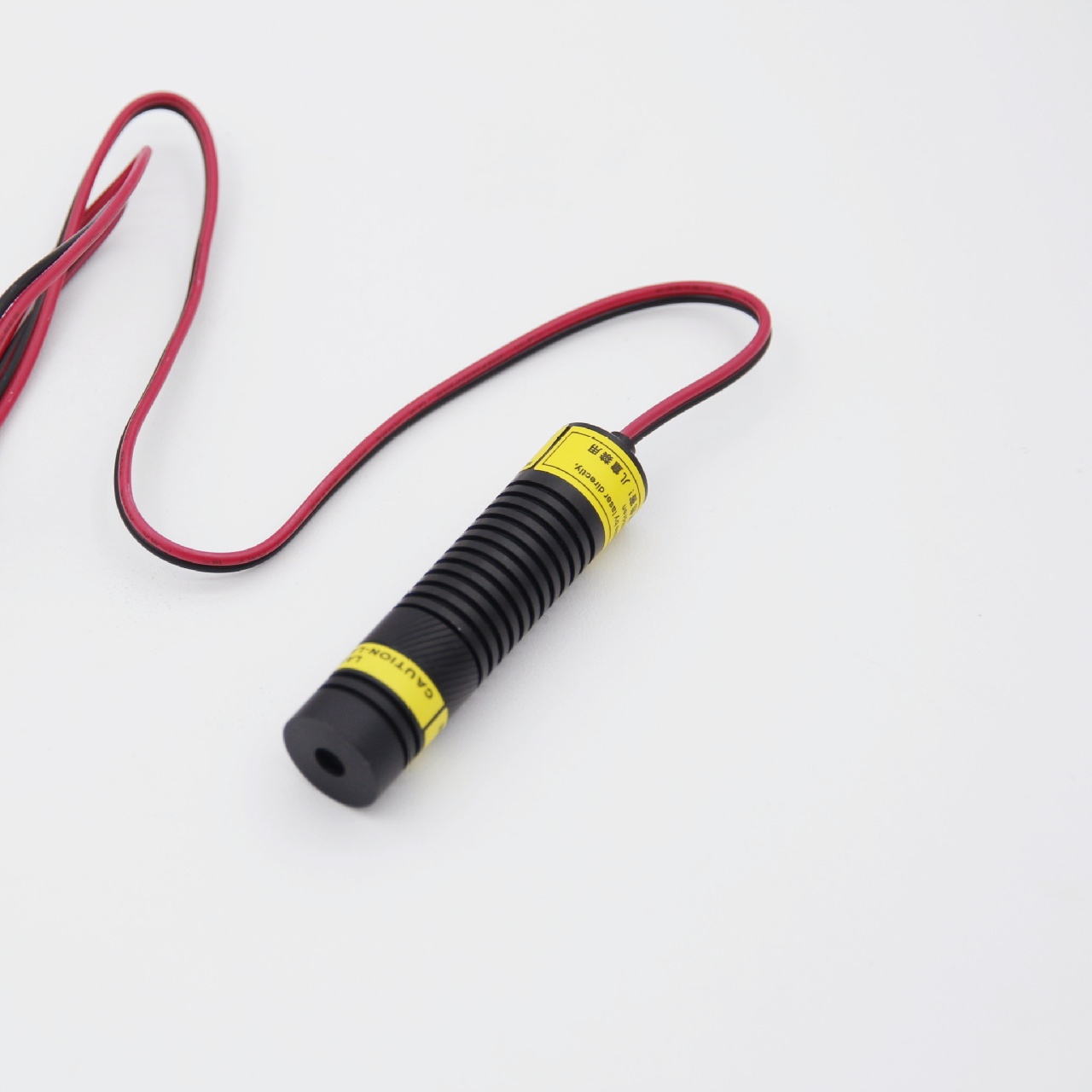

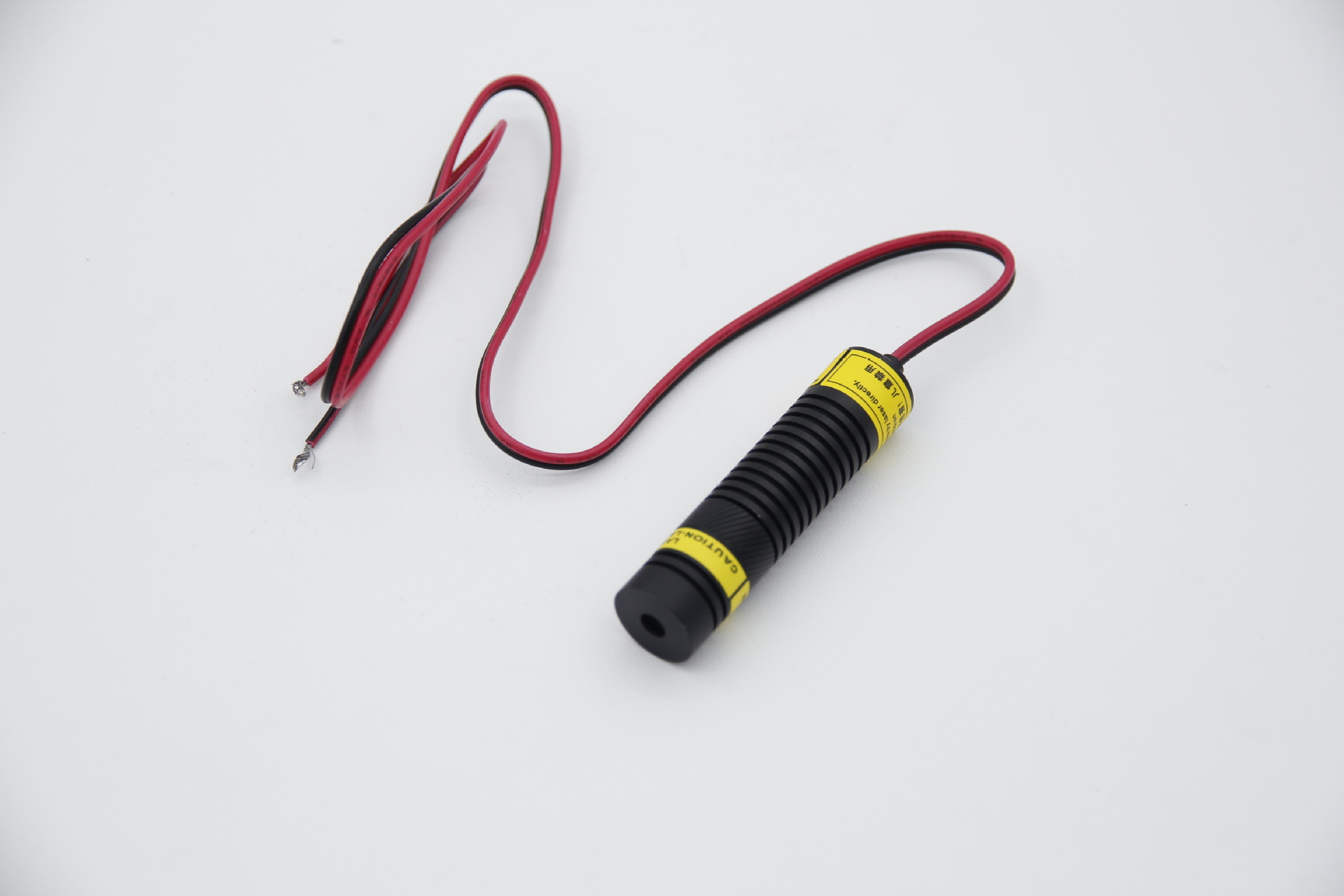

Лазерный модуль Red Grid 638 нм, 80 мВт для 3D-сканирования

Регулируемый лазерный модуль с красной решеткой ШИМ, длина волны 638 нм, мощность 80 мВт — источник света с точной структурой, разработанный специально для систем 3D-сканирования. Этот модуль, оптимизированный за счет равномерного проецирования сетки, бесступенчатого управления мощностью ШИМ и высокой стабильности луча, обеспечивает четкую сетку без искажений для быстрой трехмерной реконструкции объектов, промышленных деталей и поверхностей человеческого тела, обеспечивая высокоточное моделирование и измерения.

Основные преимущества 3D-сканирования

Длина красной волны 638 нм + оптимизация сетчатого луча: высокоточный структурированный свет

• Красный свет с длиной волны 638 нм обеспечивает превосходную видимость невооруженным глазом и низкий уровень помех от окружающего света, что делает его идеальным для сценариев 3D-сканирования внутри и снаружи. По сравнению с лазерами с длиной волны 650 нм он обеспечивает на 15 % более высокий контраст на отражающих поверхностях (например, металле, пластике).

• Настраиваемый рисунок сетки: стандартная сетка 10×10 с высокой однородностью линий; отсутствие искажений или затухания в поле проецирования (расстояние до 1,5×1,5 м на расстоянии 2 м). Сетка действует как эталон высокой плотности для создания трехмерного облака точек, обеспечивая точность сканирования менее 0,1 мм.

Бесступенчатая регулировка мощности ШИМ: адаптируется к различным поверхностям

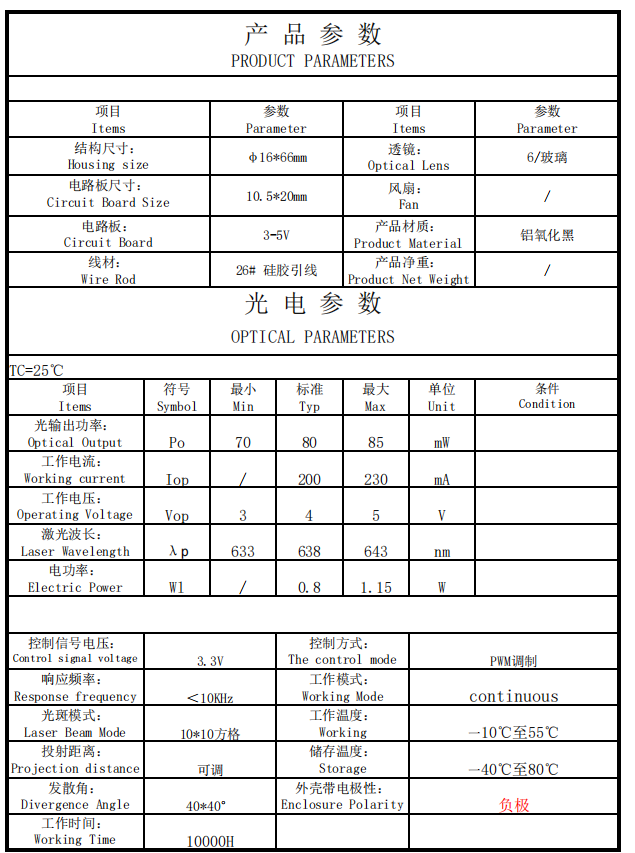

Регулировка мощности 0–100 % (макс. выходная мощность 80 мВт) посредством ШИМ-сигнала 1–10 кГц, совместимого с основными контроллерами 3D-сканирования.

Динамическая регулировка мощности для адаптации к поверхности:

Низкая мощность (10–30%): для поверхностей с высокой отражающей способностью (металл, стекло), чтобы избежать передержки и бликов.

Средняя мощность (40–60%): для матовых поверхностей (дерева, ткани) для баланса контраста и детализации.

Высокая мощность (70–100%): для темных поверхностей (углеродное волокно, черный пластик) для обеспечения четкости линий сетки.

Быстрое время отклика ШИМ позволяет регулировать мощность в реальном времени во время динамического сканирования объектов неправильной формы.

Ключевые приложения

• Промышленное видение и измерения: проверка размеров механических деталей, выравнивание печатных плат и руководство по позиционированию манипулятора робота.

• 3D-сканирование и моделирование: структурированный источник света для настольных/ручных 3D-сканеров, обеспечивающий высокоточное создание облаков точек для обратного проектирования и прототипирования.

• Бытовая электроника: проекционная сетка для пространственного картографирования AR/VR, аксессуары для 3D-сканеров для настройки 3D-печати.

• Научные исследования: оптическая калибровка, измерение топографии поверхности и эксперименты по распознаванию образов в лабораториях.

• Логистика и автоматизация: позиционирование поддонов, сканирование размеров упаковки и проверка выравнивания конвейерной ленты.
