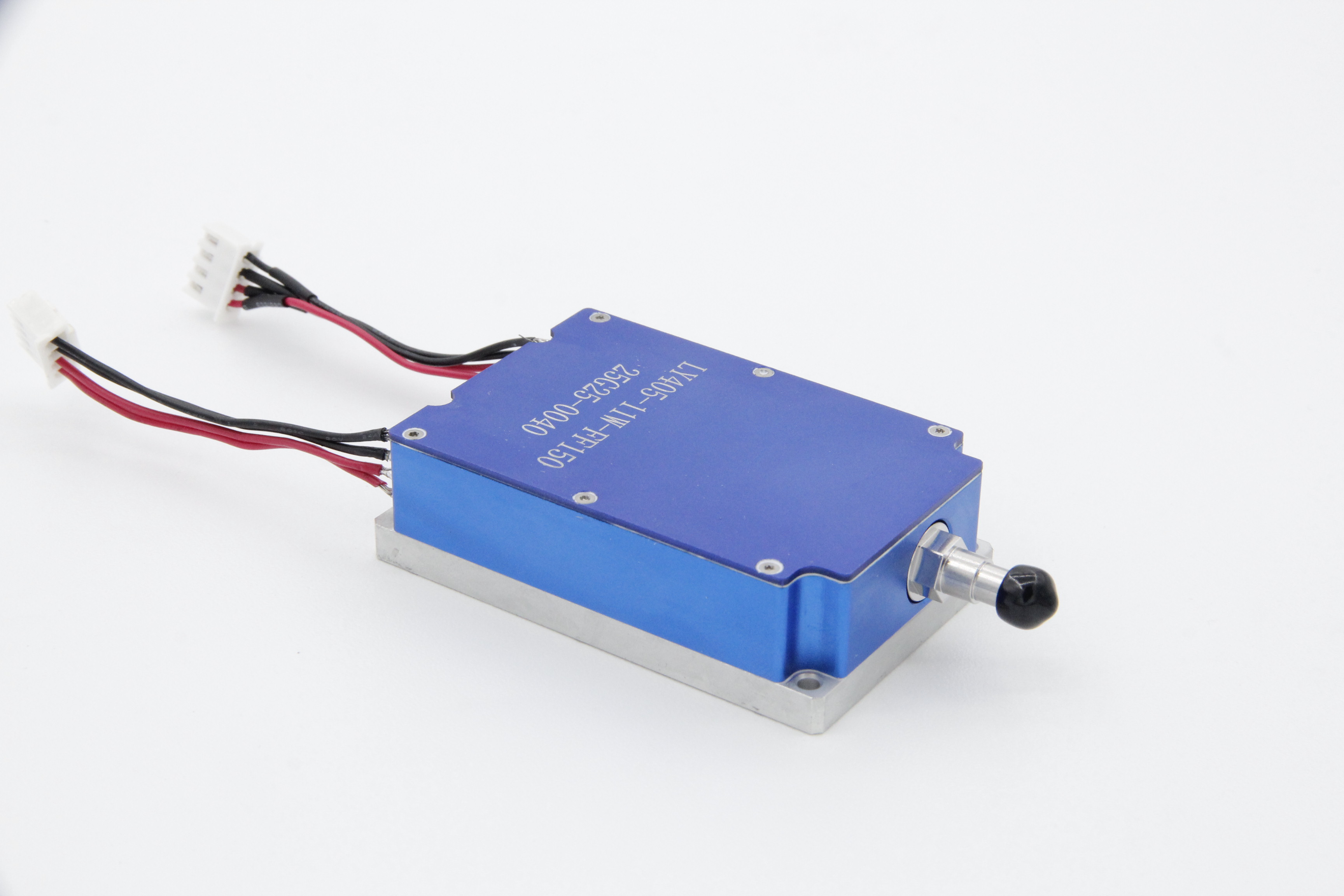

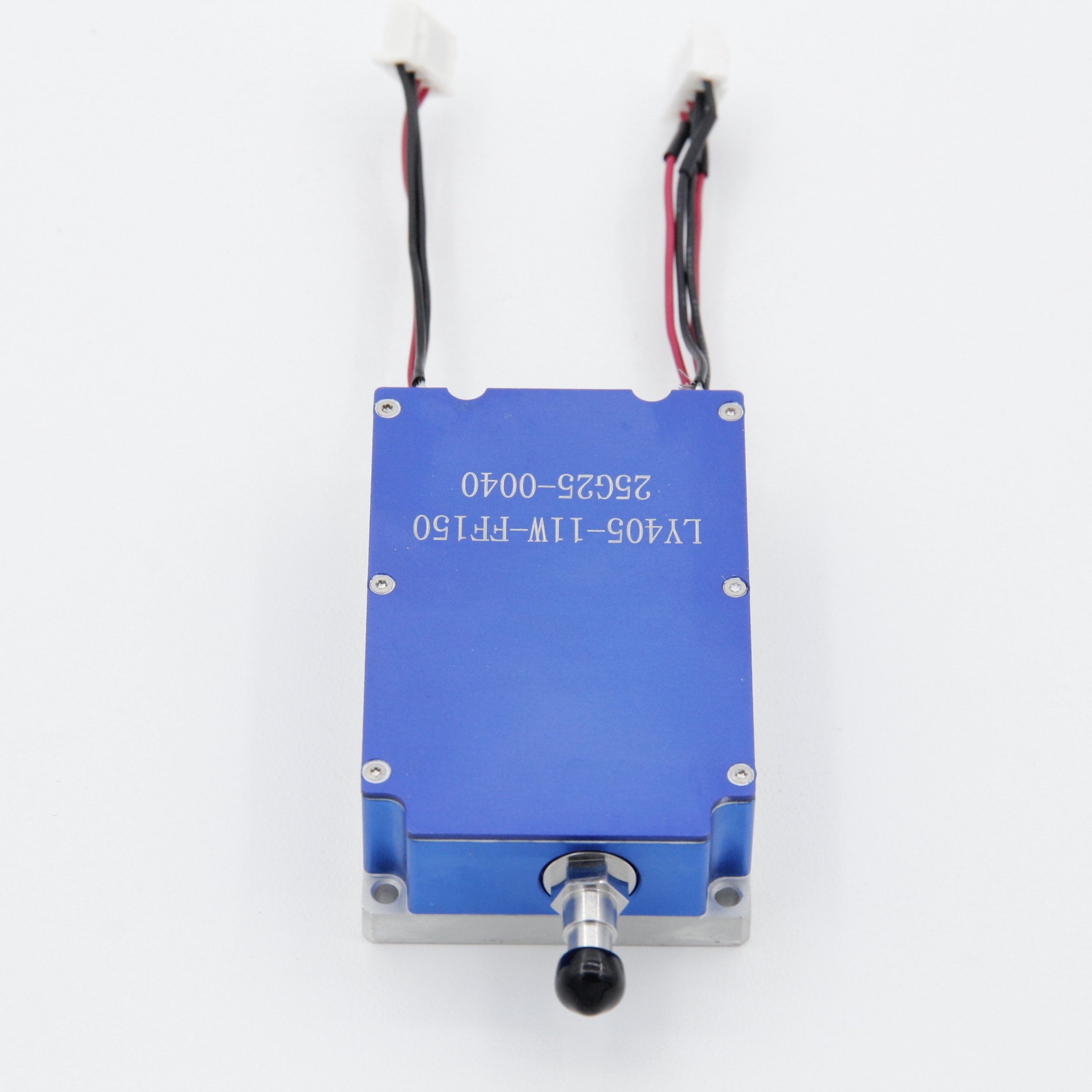

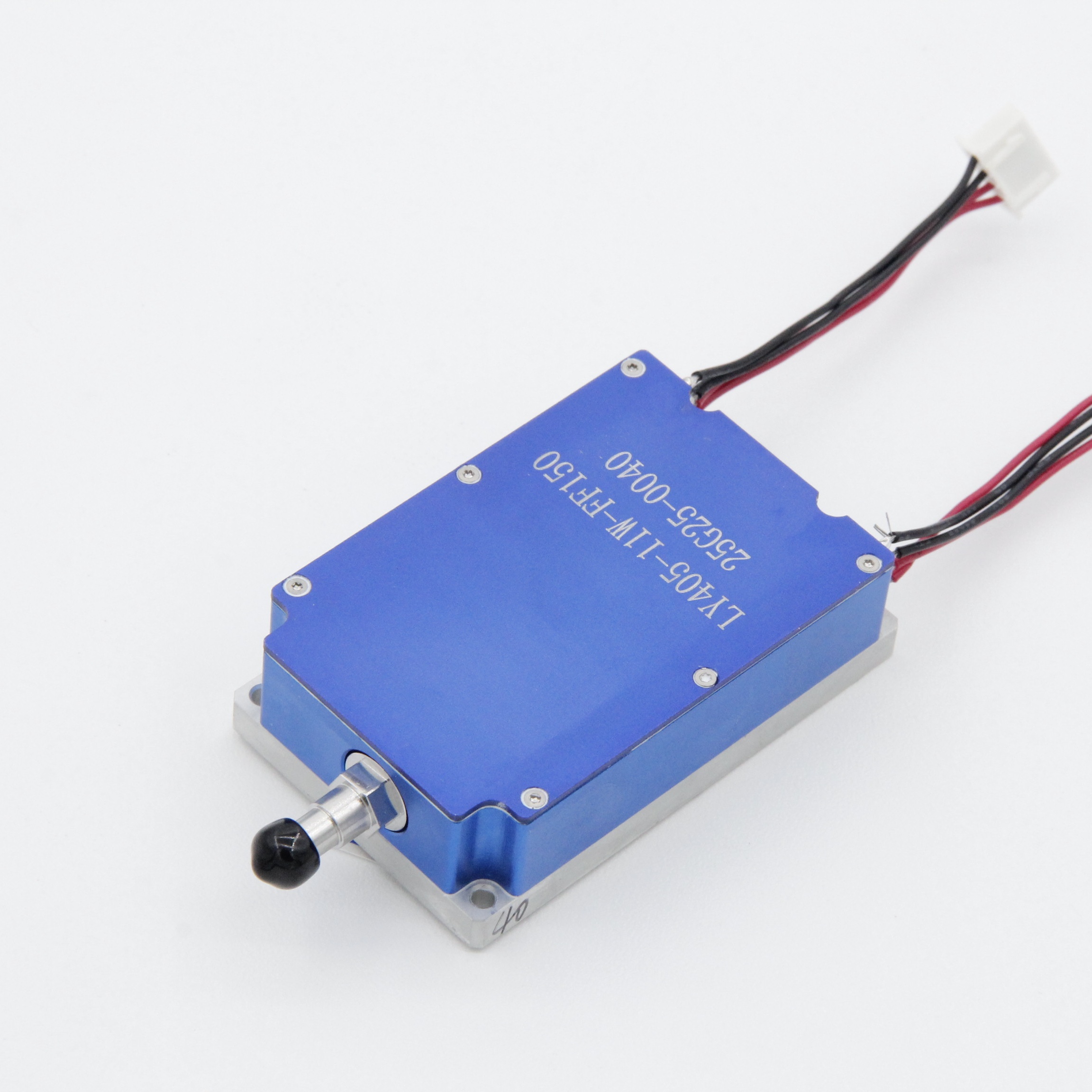

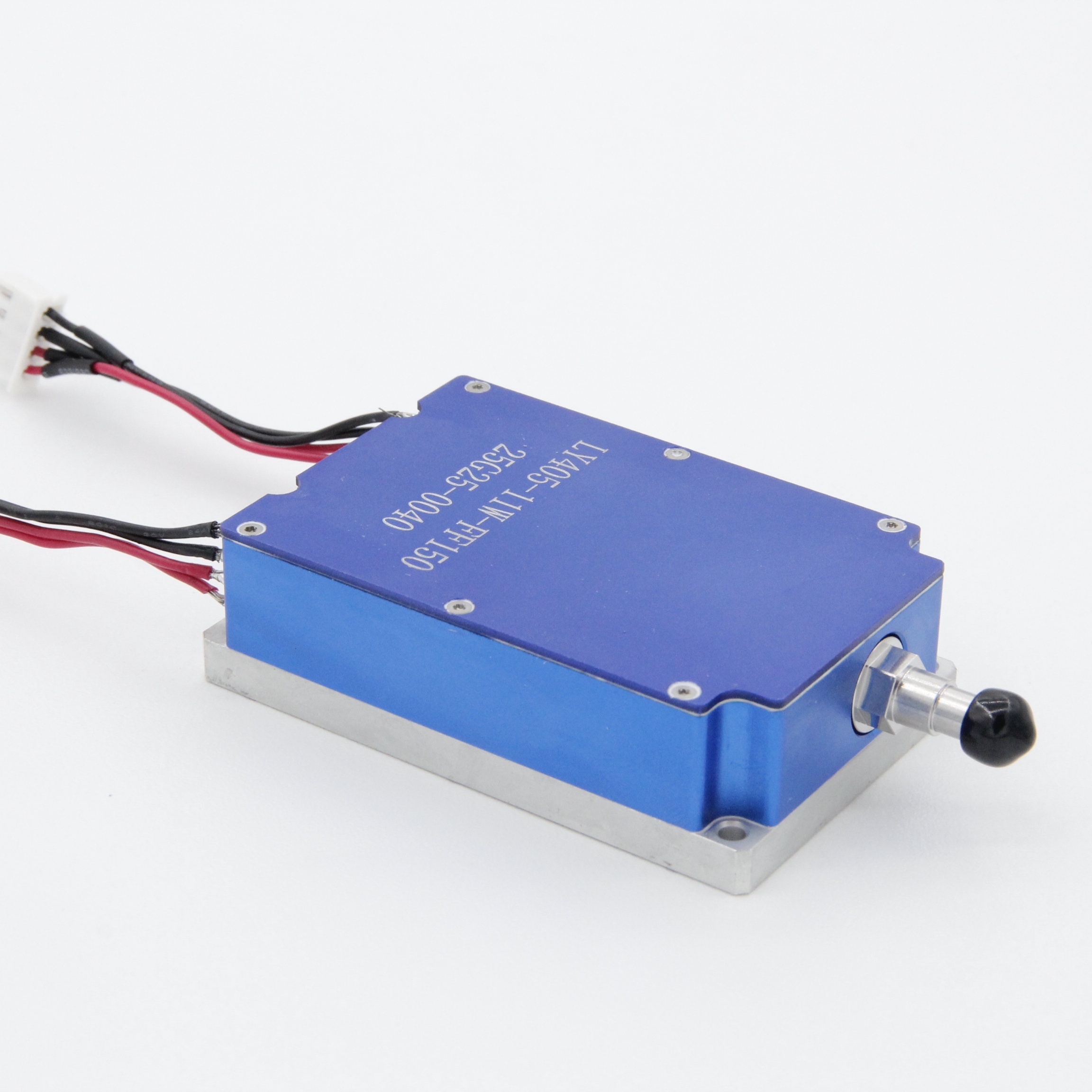

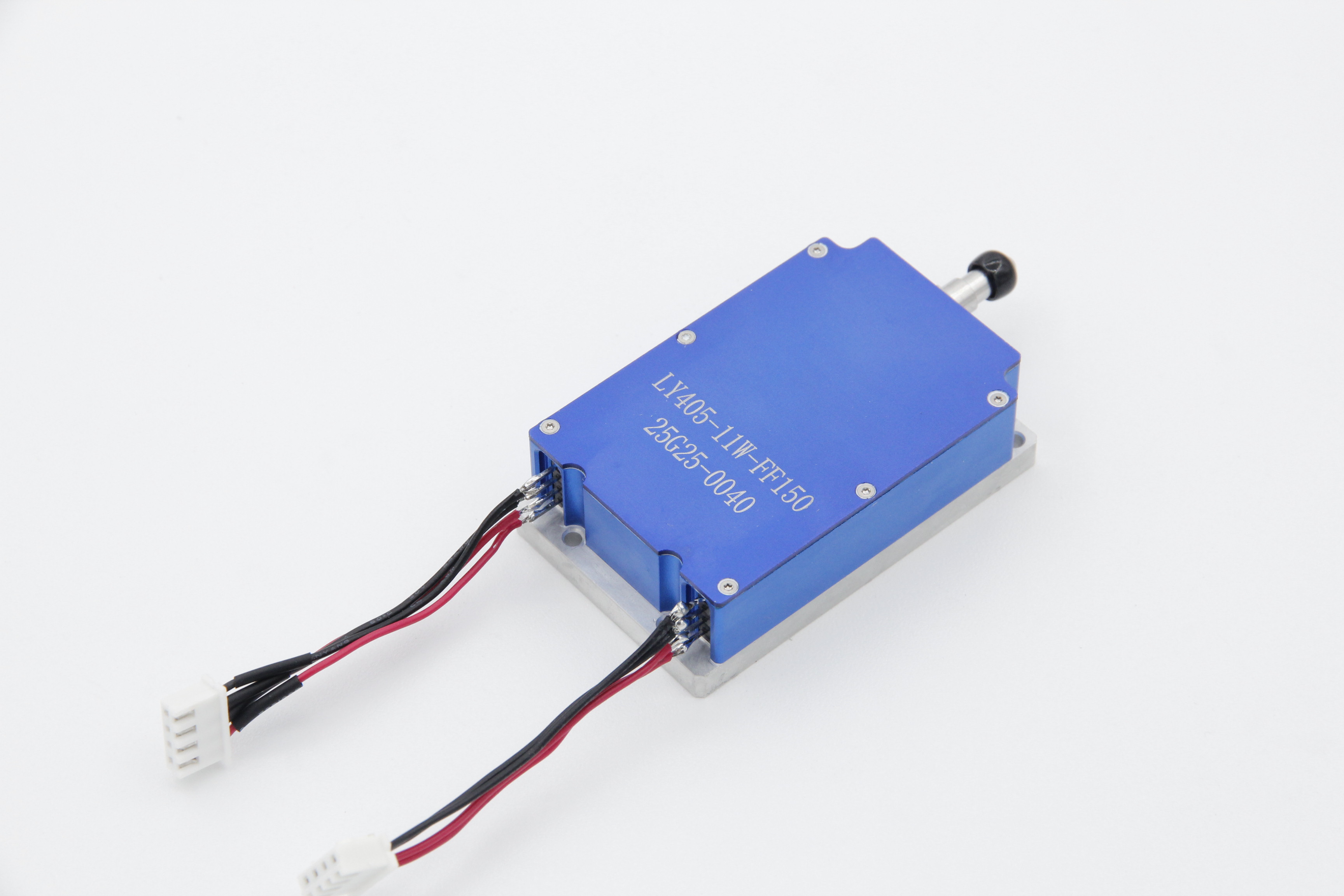

150um UV 405nm 10W Космический волоконный лазерный модуль

Волоконный лазер с пространственной связью представляет собой устройство источника света, которое калибруется с помощью группы оптических линз, объединяется для увеличения мощности, а затем подключается к оптическому волокну.

Модуль оптоволоконного лазера с космической связью, длина волны 150 мкм, длина волны 405 нм, мощность 10 Вт — мощный источник света ближнего УФ-диапазона, разработанный для высокопроизводительного промышленного точного производства. Разработанный для сценариев массового производства, включая пакетную литографию печатных плат HDI, толстослойное УФ-отверждение и широкоформатную 3D-печать SLA, этот модуль использует мощную оптоволоконную сердцевину толщиной 150 мкм и модернизированную архитектуру пространственной связи, чтобы обеспечить непревзойденную плотность энергии, однородность луча и эксплуатационную стабильность, что значительно превышает пределы производительности маломощных альтернатив мощностью 5 Вт.

Основные конкурентные преимущества (эксклюзивные функции высокой мощности 10 Вт)

Выходная мощность 10 Вт, длина волны 405 нм: новое определение эффективности массового производства

• Ближний УФ-свет с длиной волны 405 нм (допуск ±5 нм) и энергией фотонов 3,06 эВ идеально соответствует пику поглощения фоторезистов промышленного класса, УФ-отверждаемых клеев и полимерных композитов. Он обеспечивает сверхтонкое формирование рисунка размером менее 1 мкм и отверждение материала толщиной 1,2 мм за один проход — возможность, которую модули мощностью 5 Вт не могут реализовать даже при длительном облучении.

• Выходная мощность 10 Вт в непрерывном режиме генерирует высокую плотность энергии на кончике волокна, сокращая время цикла обработки на 80 % по сравнению с модулями мощностью 5 Вт. Он поддерживает круглосуточную бесперебойную работу автоматизированных производственных линий, позволяя производить серийное производство более 200 микрожидкостных чипов или более 50 больших панелей печатных плат в час.

• Сверхвысокая стабильность: меньшие колебания мощности в течение 24 часов (25°C) и хорошая стабильность длины волны, устраняющая критическое отклонение размеров (CD) при высокоточном производстве и гарантирующая постоянство партии с выходом более 99,7%.

Высокомощное оптоволоконное ядро ​​толщиной 150 мкм + улучшенное пространственное соединение: точность и сбалансированное покрытие

• Изготовленное на заказ многомодовое кварцевое волокно с низким содержанием ОН толщиной 150 мкм (NA = 0,22) специально оптимизировано для непрерывной передачи мощности 10 Вт и имеет усиленную конструкцию оболочки волокна, позволяющую избежать повреждений, вызванных концентрацией энергии. Равномерность луча по сердцевине волокна выше, что полностью исключает появление горячих точек, вызывающих чрезмерную обработку или обугливание материала.

• Модернизированная система пространственной связи с двумя асферическими линзами обеспечивает эффективность связи ≥85%. Он сводит к минимуму оптические потери и обеспечивает стабильную подачу энергии даже при передаче по оптоволокну на большие расстояния (до 30 м), адаптируясь к требованиям крупномасштабной планировки предприятия.

Ключевые прецизионные приложения для тяжелых нагрузок (эксклюзивные сценарии 10 Вт)
