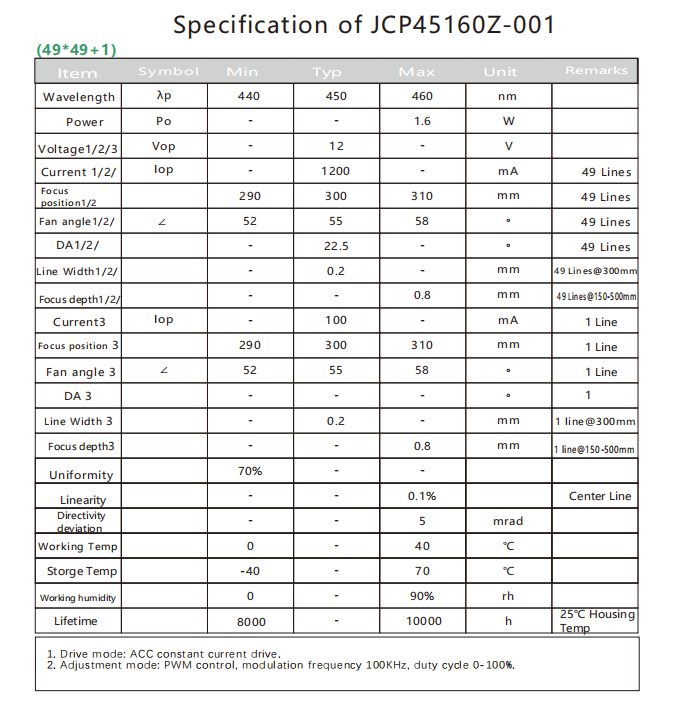

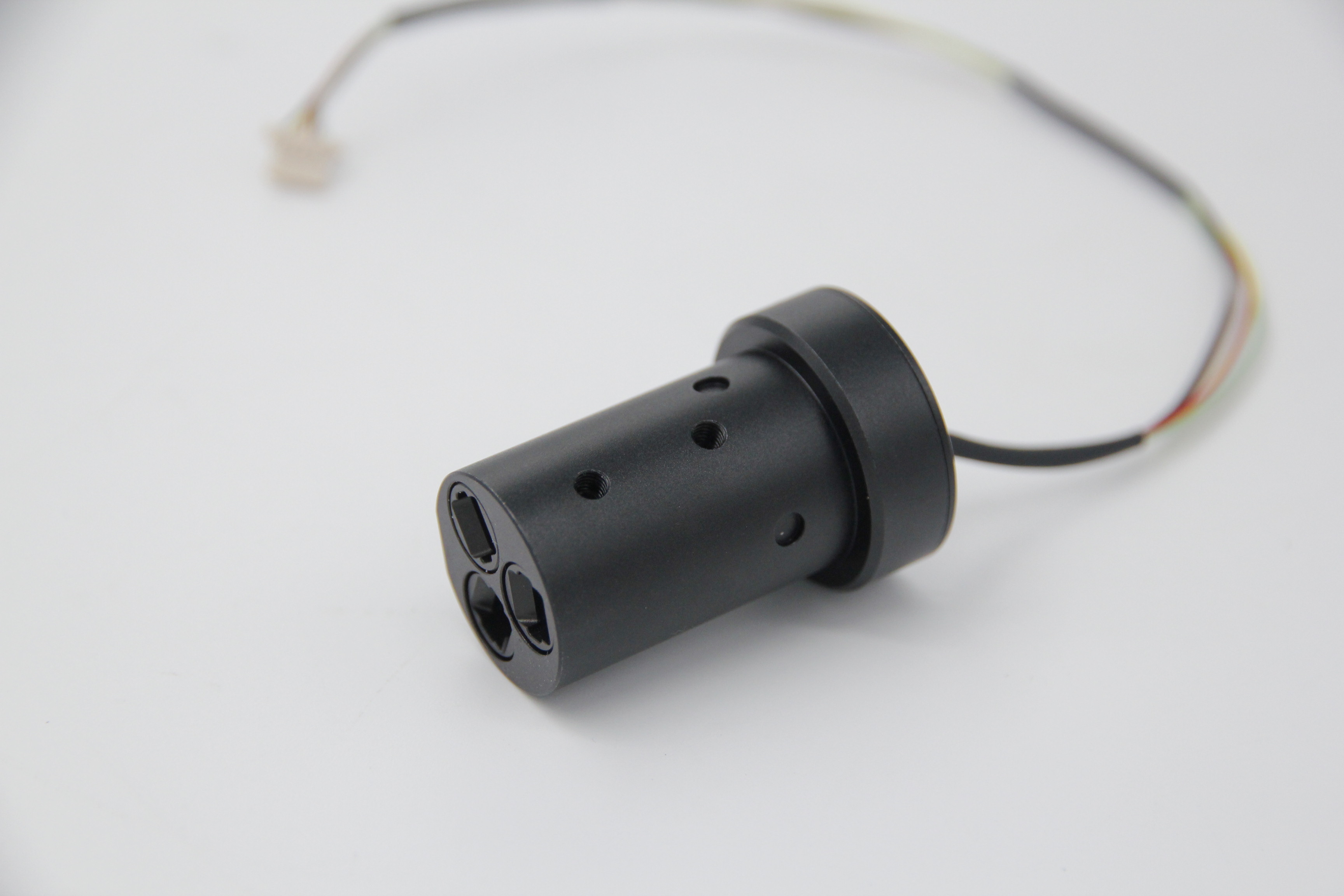

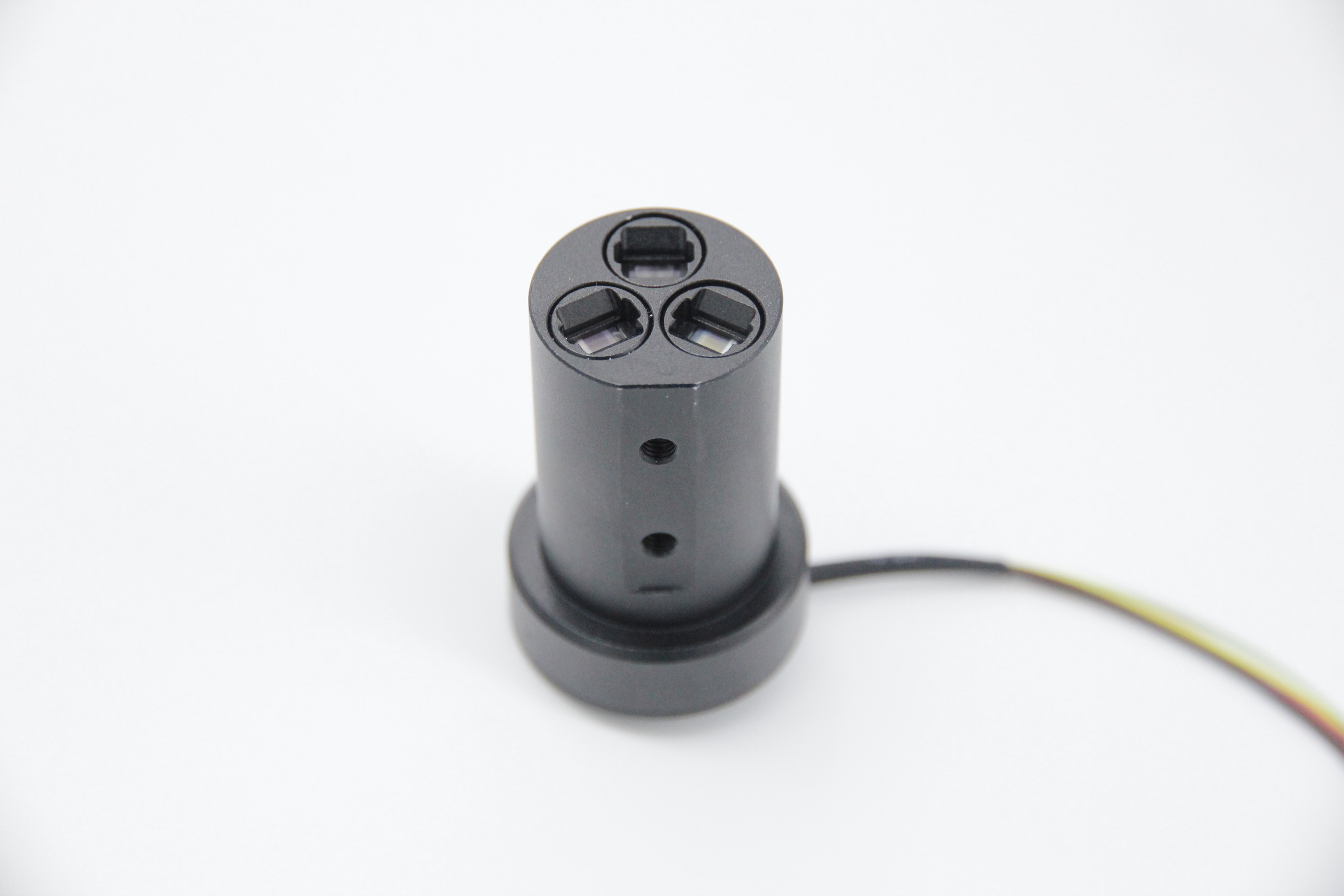

99 пересекающихся лазерных линий, 49+49+1, 450 нм, 1,6 Вт, синий многолинейный лазерный модуль

Многолинейный лазер обычно относится к лазерному модулю, способному излучать несколько линий одновременно. Благодаря соответствующей конструкции оптического пути и управлению этим лазером достигается создание нескольких параллельных линий лазерного пятна через решетки ДОЭ. Обычно он используется в конкретных сценариях применения, таких как системы структурированного освещения, портативные 3D-сканеры, 3D-реконструкция и другие области.

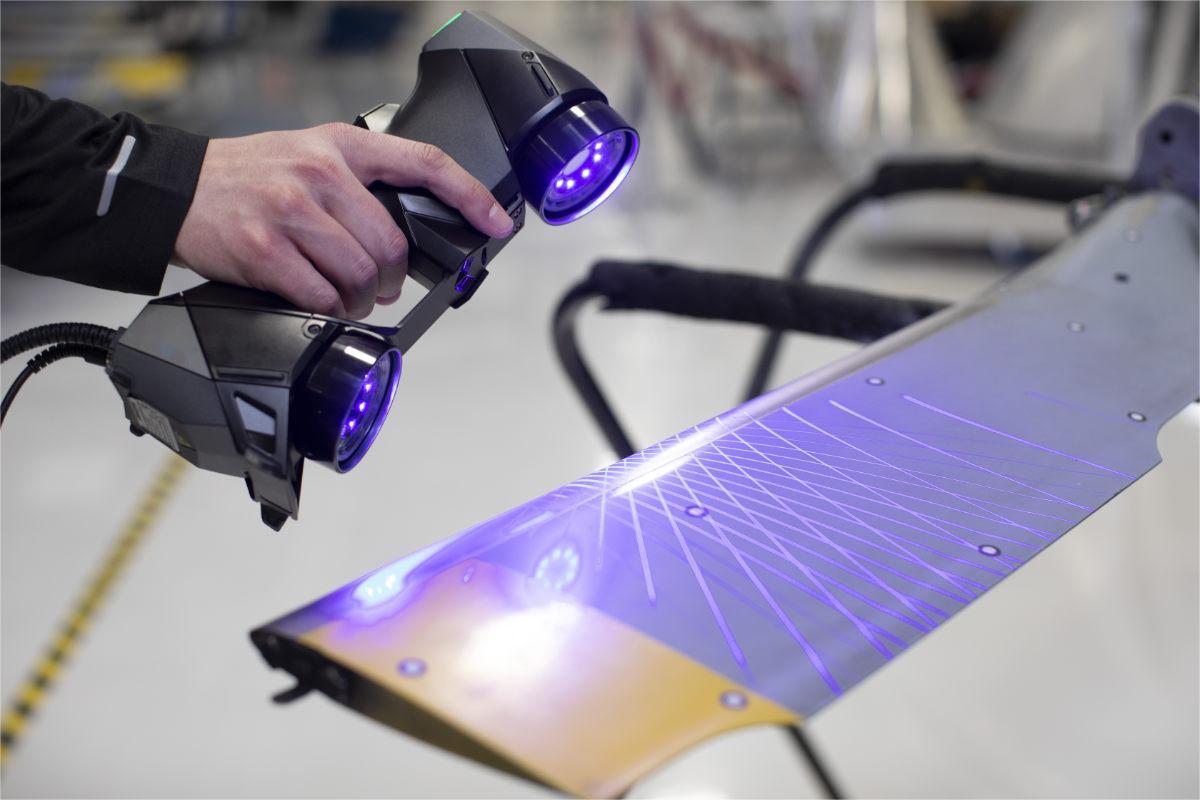

Синий многолинейный лазерный модуль с 99 пересекающимися лазерными линиями, длина волны 450 нм, мощность 1,6 Вт — специализированный высокоточный оптический компонент для 3D-сканера, оптимизированный для промышленного 3D-сканирования, обратного проектирования, контроля качества продукции и 3D-моделирования. Используя научную схему поперечной матрицы 49+49+1, высококонтрастную оптимизацию синего света 450 нм и стабильную выходную мощность высокой мощности 1,6 Вт, этот модуль обеспечивает сверходнородные, прямолинейные и равноудаленные лазерные линейные матрицы, обеспечивая высокоточное получение облаков точек и точную 3D-реконструкцию для 3D-сканеров (настольных/промышленных классов). Он идеально решает проблемы неровных лазерных линий, размытых краев и низкой контрастности традиционных многолинейных лазерных модулей для 3D-сканирования.

Основные преимущества высокоточного сканирования 3D-сканеров

1. Прецизионный массив из 99 строк (49+49+1): идеально подходит для реконструкции облака точек 3D-сканирования.

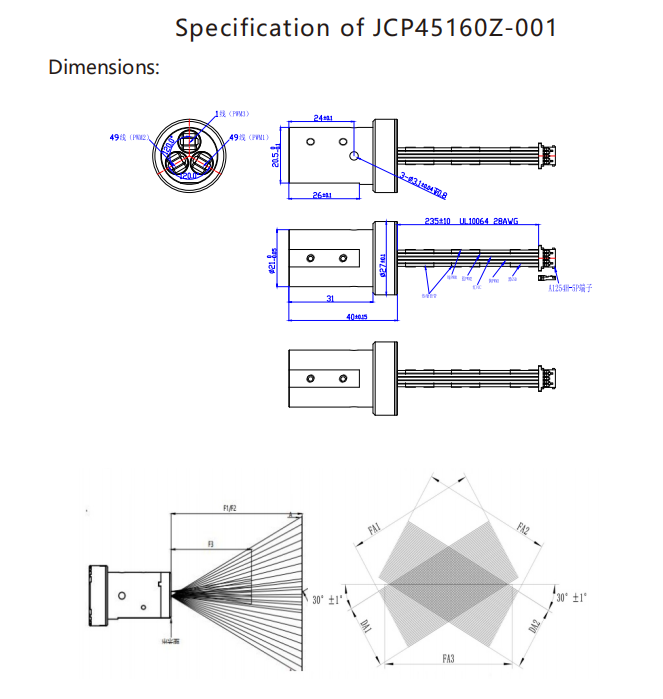

• Схема научного креста: 1 центральная вертикальная опорная перекрестная линия + 49 равноудаленных параллельных линий с каждой стороны (слева/справа), образующие 99-линейную пересекающуюся лазерную решетку высокой плотности. Центральная поперечная линия обеспечивает абсолютную привязку позиционирования для 3D-сканирования, избегая кумулятивных ошибок при сшивании облаков точек; двустороннее 49-строчное эквидистантное распределение обеспечивает равномерную выборку облаков точек, повышая точность реконструкции 3D-модели.

• Сверхвысокие показатели качества линии: высокая прямолинейность линии, равномерность межстрочного расстояния ≥85%. Отсутствие перекоса или разрыва линии, что исключает искажение облака точек и пропуски, вызванные дефектами лазерной линии во время 3D-сканирования.

2. Синий свет, 450 нм, 1,6 Вт: оптимизирован для контрастности и видимости поверхности 3D-сканирования.

• Оптимизация ядра синего света с длиной волны 450 нм для 3D-сканирования: по сравнению с красным лазером синий свет с длиной волны 450 нм имеет более высокий контраст отражения на большинстве поверхностей промышленных материалов (металл, пластик, керамика, дерево, композитные материалы и т. д.), особенно на глянцевых металлических и темных матовых поверхностях, что эффективно позволяет избежать переэкспонирования/недоэкспонирования лазерной линии и обеспечивает четкое изображение промышленной камеры сканера.

• Сбалансированный выход высокой мощности 1,6 Вт: общая мощность 99 линий распределяется равномерно, при этом мощность одной линии соответствует скорости экспозиции камеры 3D-сканеров (поддерживает высокоскоростное сканирование до 120 кадров в секунду). Эффективное расстояние сканирования 0,1–3 м покрывает рабочий диапазон большинства 3D-сканеров настольного/промышленного уровня; синяя лазерная линия хорошо видна невооруженным глазом и не мешает системе оптических фильтров сканера.

• Узкая ширина спектральной линии (<5 нм на полувысоте): позволяет избежать хроматических аберраций линзы 3D-сканера, обеспечивая четкость и четкость края лазерной линии, а также более точное извлечение границ облака точек.

3. Профессиональная оптическая конструкция для 3D-сканирования: отсутствие размазывания, отсутствие выцветания, постоянная ширина линии.

• Встроенная микрооптическая решетка + группа цилиндрических линз: благодаря использованию высокоточных стеклянных оптических компонентов (без старения пластиковых линз), лазерная линия формируется за один шаг, с одинаковой шириной линии на эффективном расстоянии сканирования, без утолщения середины или выцветания краев, а камера сканера может регистрировать четкие характеристики лазерной линии в любом положении.

• Оптимизированная конструкция с малым углом расхождения: гарантирует, что линейная матрица лазера не будет чрезмерно расширяться на больших расстояниях сканирования, сохраняя постоянный межстрочный интервал и ширину линии, а точность 3D-сканирования не снижается из-за увеличения рабочего расстояния.
