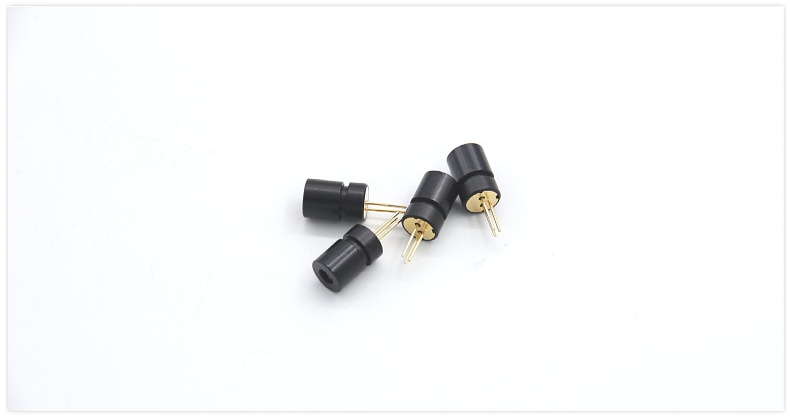

Мини-модуль лазерного диода Red Dot 650 нм 5 МВт для датчика фотоэлектрического переключателя

Этот сверхкомпактный лазерный диодный модуль с красной точкой представляет собой основной оптический компонент, специально разработанный для промышленных фотоэлектрических датчиков переключателей, с внешним диаметром мини-6 мм, видимым красным светом 650 нм и стабильной выходной мощностью 5 мВт с низким энергопотреблением. Оптимизированный для компактной конструкции и требований к высокоточному обнаружению фотоэлектрических переключателей, он обеспечивает коллимированную красную лазерную точку с высокой точностью и широко интегрируется в фотоэлектрические переключающие датчики диффузного, переходящего и световозвращающего действия для промышленной автоматизации, интеллектуального обнаружения и систем управления механическим оборудованием. Благодаря своим характеристикам защиты от помех промышленного уровня и простоте интеграции, он является идеальным оптическим решением для миниатюрных фотоэлектрических сенсорных устройств.

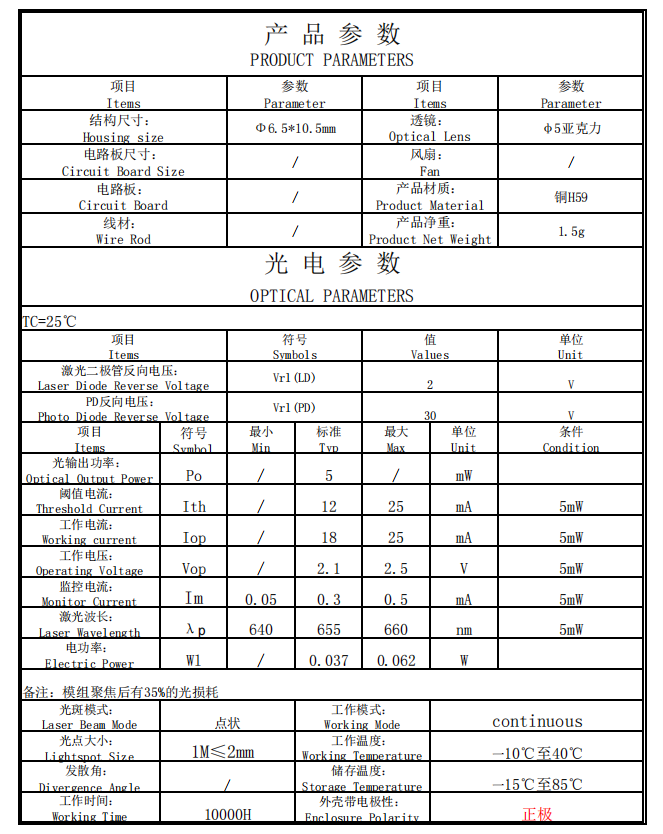

Основные характеристики ядра

• Длина волны и мощность: видимая красная лазерная точка с длиной волны 650 нм, стандартная мощность 5 мВт (стандарт безопасности лазера класса IIIa), отсутствие вреда для глаз человека и промышленного оборудования, идеально соответствует маломощным и высокочувствительным потребностям обнаружения фотоэлектрических датчиков-переключателей.

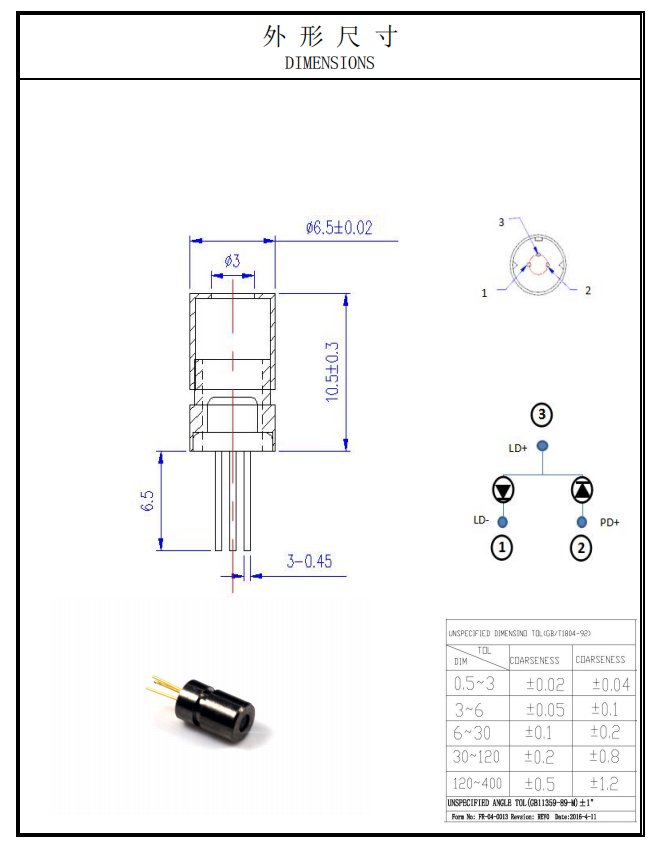

• Ультра-мини-размер: стандартный металлический корпус с внешним диаметром D6 мм, сверхкомпактный объем, предназначенный для узкого внутреннего пространства для установки миниатюрных фотоэлектрических переключателей, решающий проблему интеграции оптических компонентов в чувствительные устройства небольшого размера.

• Высокоточные характеристики луча: выход коллимированной красной лазерной точки, отсутствие рассеяния или размытия пятна, высокая точность наведения луча и одинаковый размер пятна на расстоянии обнаружения, что обеспечивает точность срабатывания и защиту от ложного обнаружения фотоэлектрических переключателей.

Основные сценарии применения (фокусировка датчика фотоэлектрического переключателя)

1. Фотоэлектрические переключатели на пересечение луча: в качестве источника света на конце излучения коллимированная красная лазерная точка передается на приемный конец, обеспечивая высокоточное обнаружение блокировки объектов для автоматизированных производственных линий (например, подсчет материала на конвейерной ленте, позиционирование продукта).

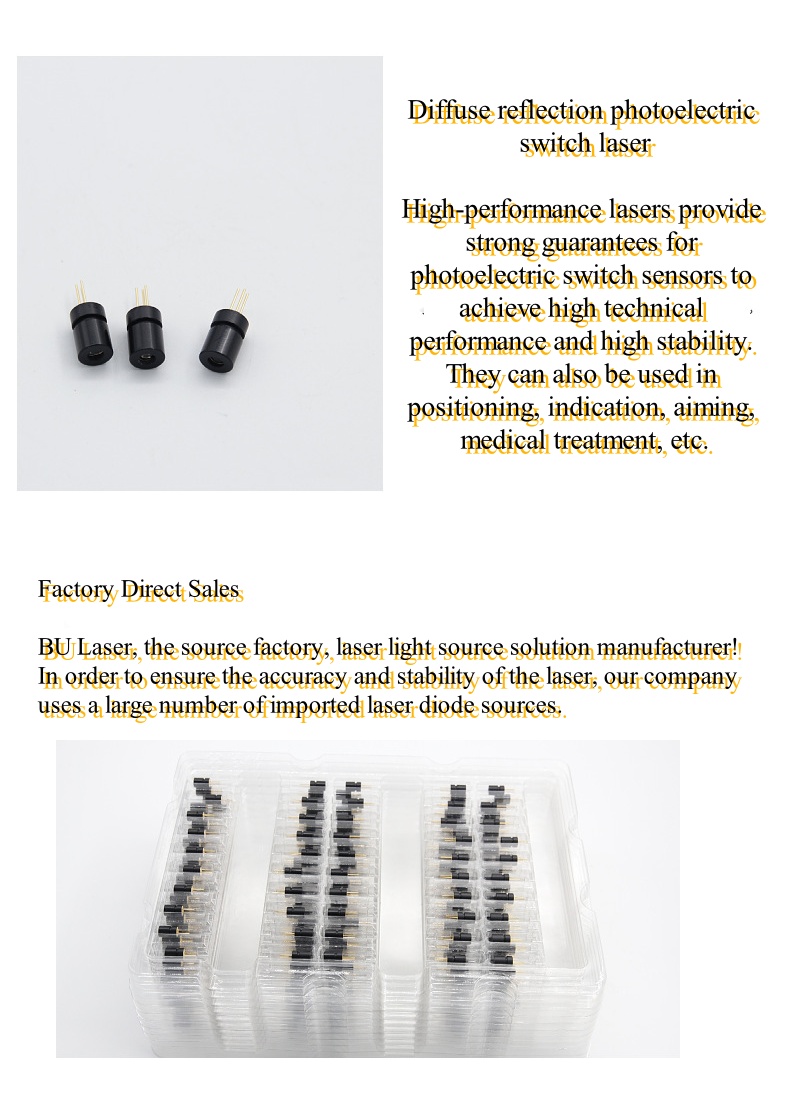

2. Фотоэлектрические переключатели с диффузным отражением: сфокусированная красная лазерная точка облучает обнаруженный объект, а отраженный свет принимается датчиком для определения присутствия/положения объекта, что подходит для обнаружения мелких деталей (например, сортировка электронных компонентов, проверка установки оборудования).

3. Световозвращающие фотоэлектрические переключатели: сочетаются с отражающими пластинами, лазерная точка отражается обратно на приемный конец после удара по отражающей пластине, обеспечивая бесконтактное обнаружение на большом расстоянии (0,5–10 м) для крупного механического оборудования (например, устройство предотвращения столкновений кранов, управление открытием/закрытием дверей/окн).

4. Миниатюрные фотоэлектрические датчики приближения: встроены в микрофотоэлектрические переключатели для прецизионных инструментов (например, медицинского оборудования, датчиков «умного дома»), обеспечивая бесконтактное обнаружение приближения при небольшом пространстве для установки.

5. Модули обнаружения промышленной автоматизации: встроены в интегрированное фотоэлектрическое оборудование обнаружения для навигации роботов AGV, позиционирования заготовок станков с ЧПУ и систем сигнализации нехватки материала упаковочных машин.
