LY4080-10AS

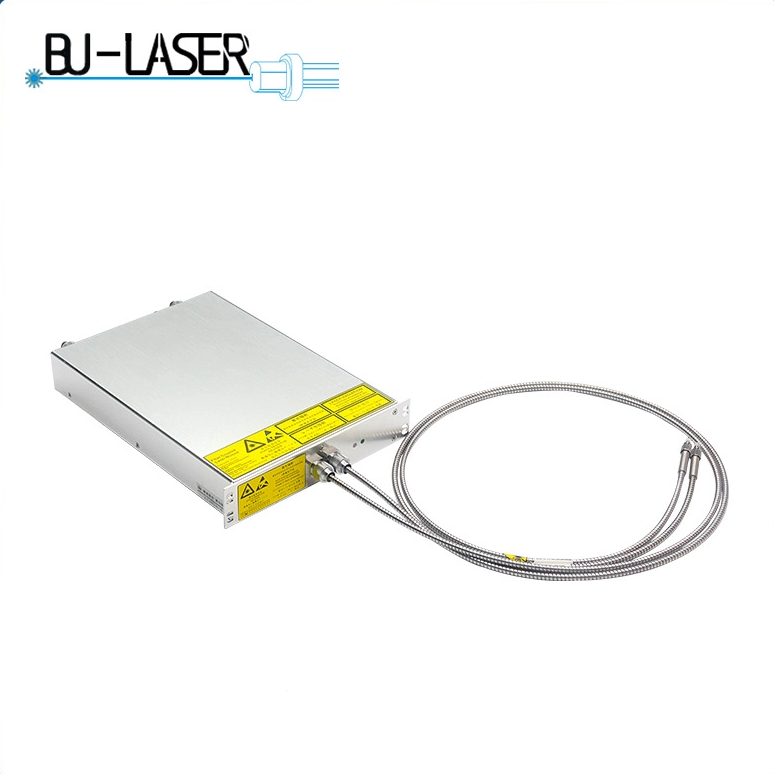

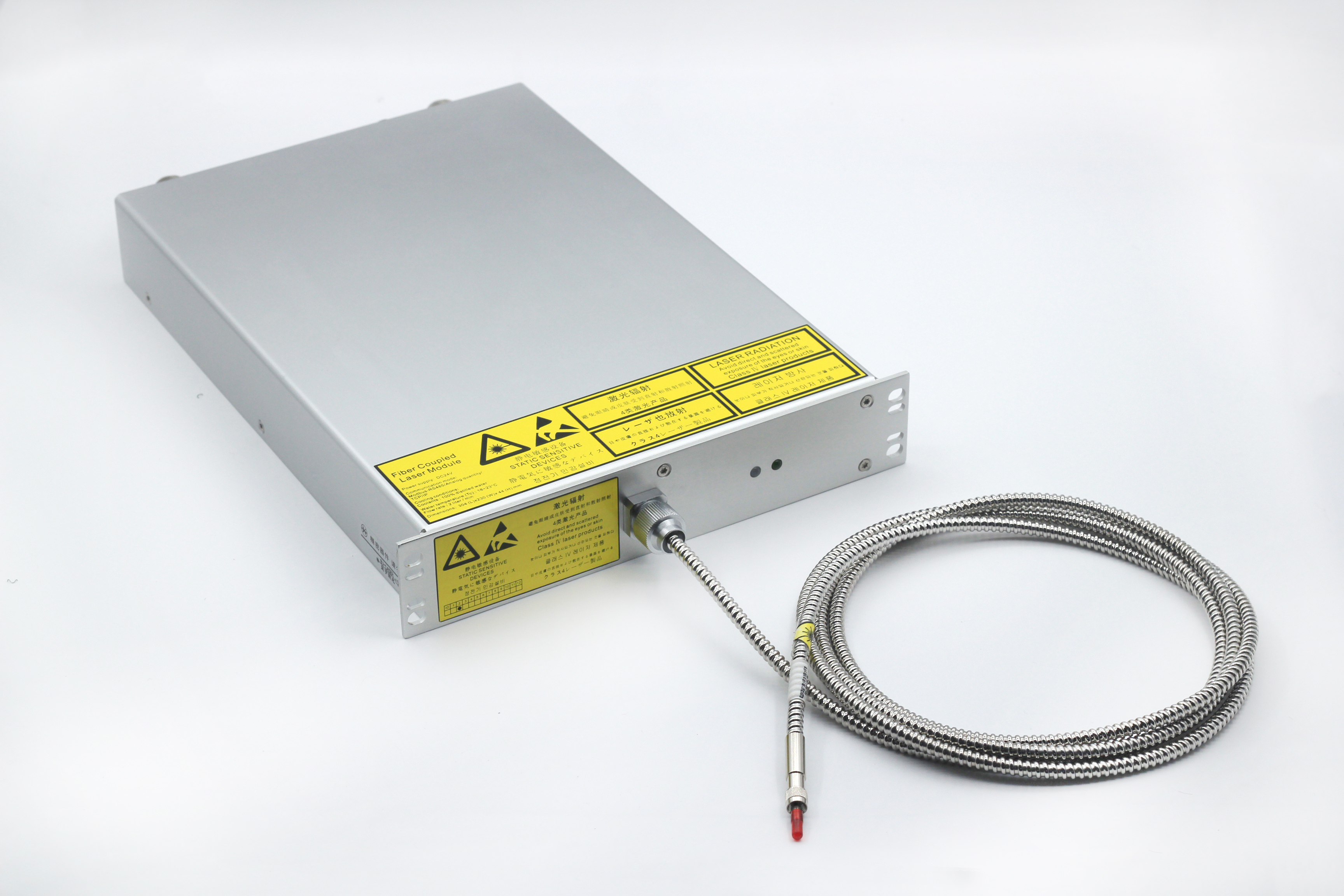

405 нм 80 Вт ультрафиолетовый волоконно -соединенный лазерный модуль Этот 405-нм ультрафиолетовый волокно, разработанный для превышения промышленных рабочих процессов с высоким уровнем ставок, сочетает в себе высокую мощность в 80 Вт с исключительной стабильностью пучка.
Мощный ультрафиолетовый выход: длина волны 405 нм в сочетании с мощностью 80 Вт обеспечивает резкую микрооборотную визуализацию и приводит к эффективным фотоактивным реакциям.
Модуляция: волокно 405 -нм волокно, интегрированный с высококачественным драйвером и программным обеспечением. Обеспечивает постоянную доставку пучка с низкой потерей для непоколебимой производительности в расширенных промышленных пробегах.
Превосходные характеристики луча: модуль с волокном, соединенным с волокном, содержит пучок оптоволокна вместе с 105 мкм. Контроль пятно и однородное распределение энергии обеспечивает визуализацию с высоким разрешением и точное взаимодействие материала.
Сборка промышленного уровня: волокно 405-нм волокно, построенный из систем водного кулера. Выдерживает суровые условия, такие как колебания температуры и вибрации для долгосрочной долговечности в требовательной среде.
LDI (лазерная прямая визуализация): революционизирует производство электроники, позволяя точной высокоскоростной переносе схемы схемы на ПХБ с точностью микронного уровня.
Литография (литографические системы): Powers Высокопроницаемое определение шаблона в производстве полупроводников, критическая для изготовления передовых микромипов со сложными конструкциями.
Разработка и экспозиция: обрабатывает фоточувствительные материалы с исключительной резкостью, обеспечивая точное удержание деталей при изготовлении фотомаски и микродереи.
УФ -отверстие: обеспечивает быстрое, равномерное отверждение клежах, покрытий и чернилов, уменьшая производственные циклы, обеспечивая при этом постоянную материальную связь и качество отделки.
Полупроводник и проверка PCB: обнаруживает крошечные дефекты в пластинах, чипах и схемах, повышая скорость урожайности в производстве электроники высокой стоимости.
Это мощный, но встроенный лазерный модуль 405 нм 80 Вт, он объединяется и объединяется с помощью многих одноодных лазерных модулей 405 нм, а затем объединяет эти волокна в один комплект. Он использует высококачественные 405-нм лазерные диоды и более высокую точную связующую линзу внутри, и он разработан внутри систем водяного охлаждения внутри. Драйвер внутри уже интегрирован с программным обеспечением для коммуникации RS-485.

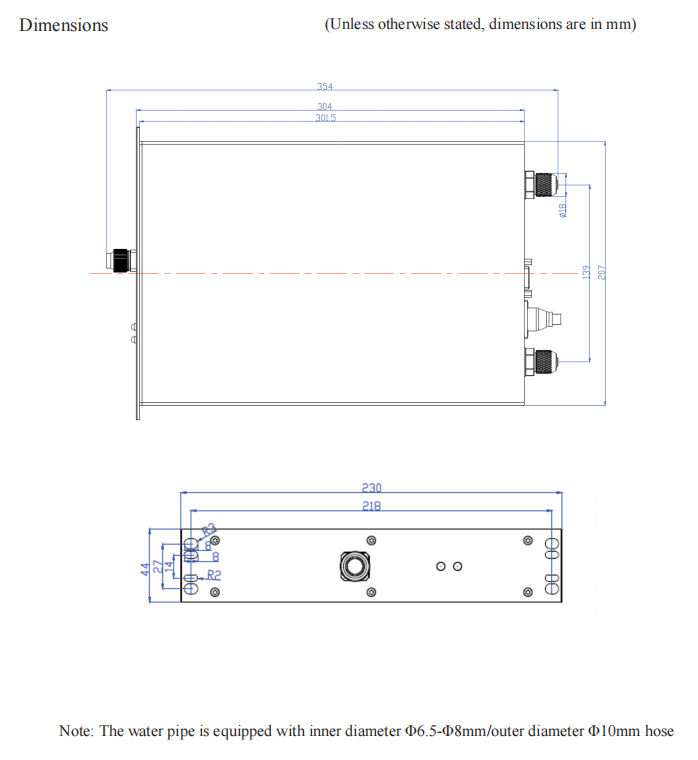

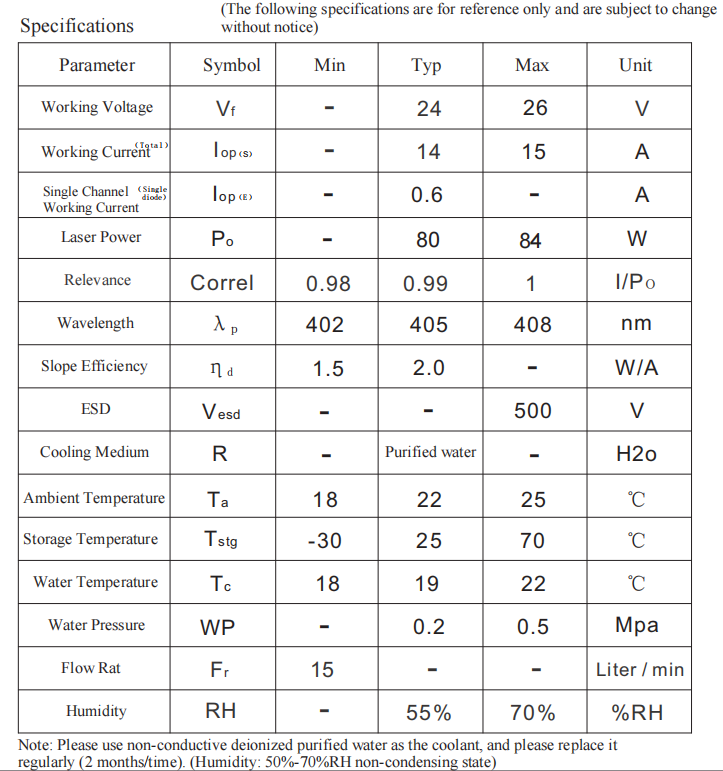

| Длина волны | 405 нм |
| Выходная мощность | 80 Вт |
| Рабочее напряжение | 24 В |
| Диаметр ядра FIBE | 105um |
| Длина волокна | 1,5 м (настраиваемый) |
| Интерфейс волокна | Разъем FC /SMA 905 (настраиваемый) |
| Эффективность связи | 80%-85% |
| Продолжительность жизни | > 10000 часов |
