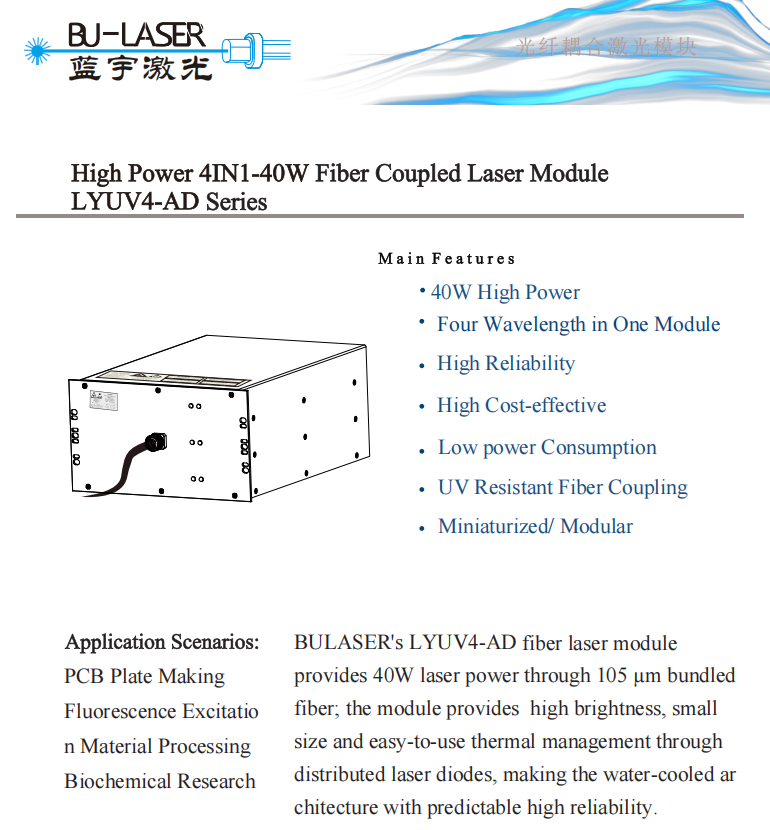

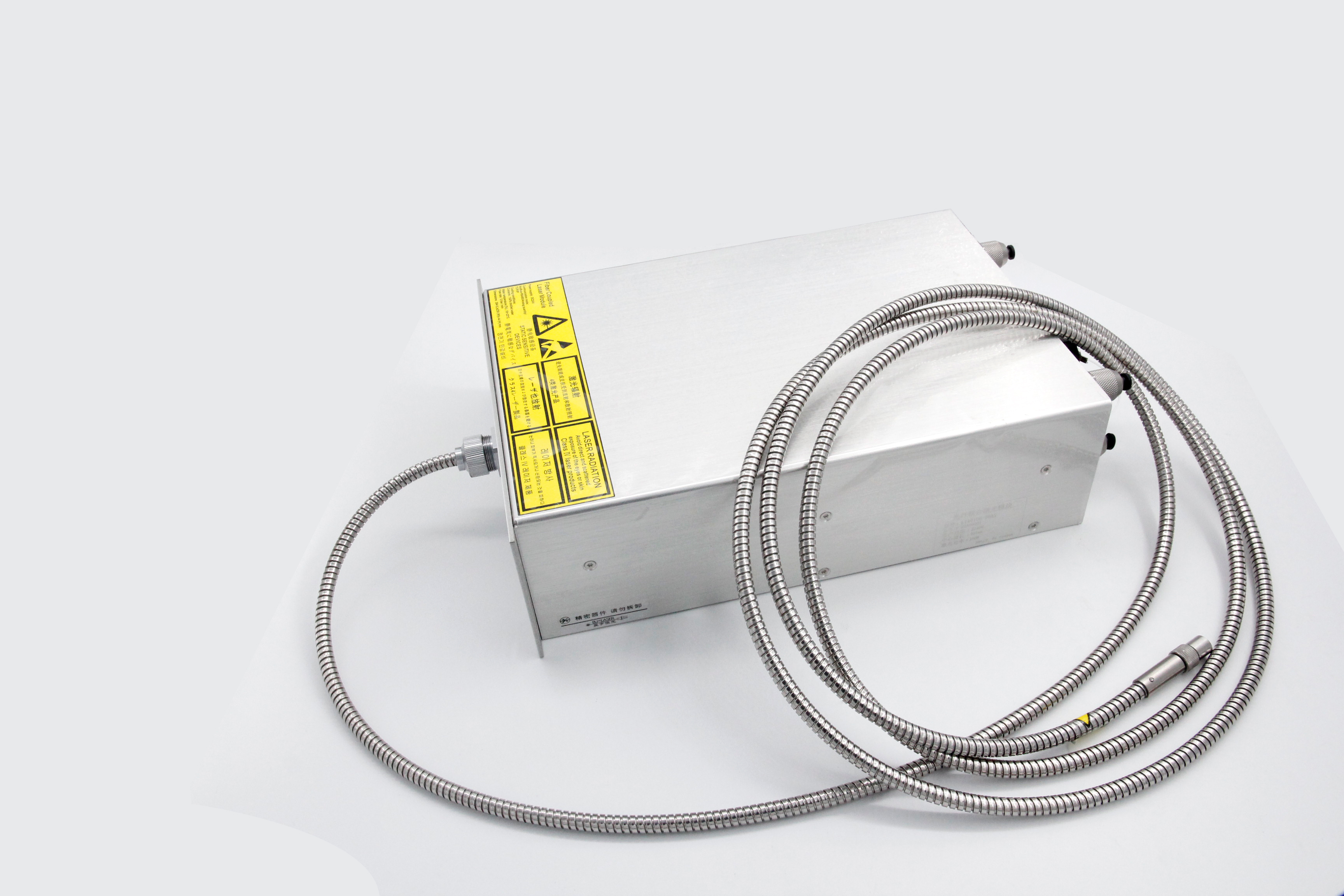

Лазерный модуль 4IN1, 405 нм, 415 нм, 435 нм, 375 нм, общая мощность 40 Вт, четырехволновой волоконно-связанный лазерный модуль для отверждения маски печатной платы

Многоволновой лазерный модуль с оптоволокном 4В1, 40 Вт

Многоволновой оптоволоконный лазерный модуль 4IN1 мощностью 40 Вт — передовое интегрированное решение, разработанное специально для отверждения маски печатной платы (паяльной маски, фоторезиста) в крупносерийном производстве электроники. Сочетая четыре длины волны УФ-фиолетового излучения (375 нм/405 нм/415 нм/435 нм) с общей выходной мощностью 40 Вт и прецизионным оптоволоконным соединением, этот модуль обеспечивает индивидуальное поглощение энергии для различных маскирующих смол для печатных плат, гарантируя сверхбыстрое отверждение, однородное качество пленки и совместимость с жесткими печатными платами, FPC и HDI-платами.

Основные преимущества отверждения маски печатной платы

1. Многоволновая оптимизация 4-в-1: универсальная совместимость со смолами

• УФ-А 375 нм: выравнивается по пикам поглощения паяльных масок на эпоксидной основе, обеспечивая глубокое отверждение толстых масок (≥50 мкм) без термической деформации.

• Фиолетовый, 405 нм: оптимизирован для фоторезистов на основе акрилата и мелкого рисунка на HDI-картонах (ширина линий менее 10 мкм), обеспечивая четкую четкость краев.

• 415 нм Фиолетово-синий: повышает эффективность отверждения гибридных смол (эпоксидно-акрилатных смесей), уменьшая ингибирование кислорода и делая поверхность маски более гладкой.

• 435 нм Сине-фиолетовый: Улучшает адгезию паяльных масок низкой вязкости к медным дорожкам, сводя к минимуму поры и микротрещины.

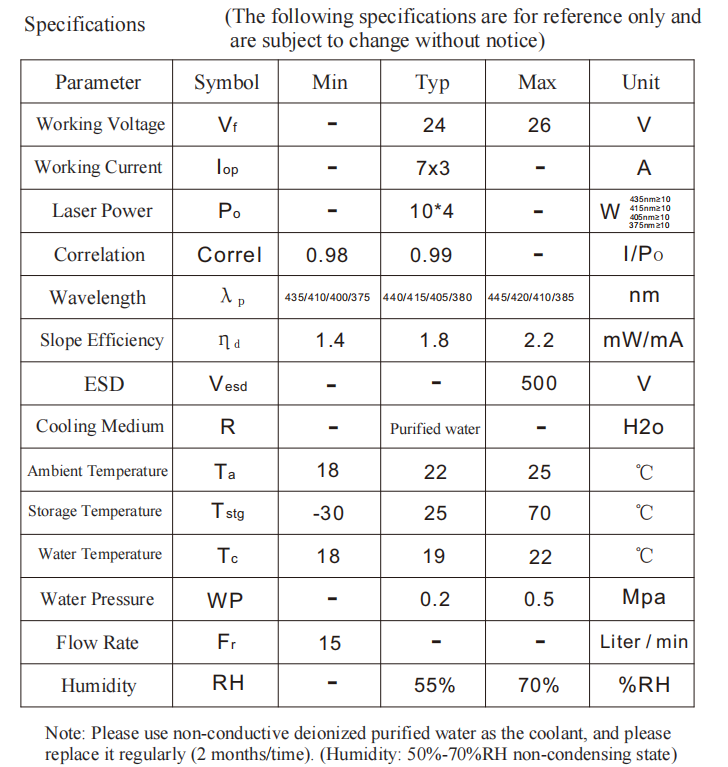

• Независимое управление мощностью: каждая длина волны поддерживает регулируемую выходную мощность 5–15 Вт (всего 40 Вт), что позволяет адаптировать ее под конкретный состав смолы и толщину печатной платы.

2. Высокая общая мощность 40 Вт: повышение производительности

• Благодаря встроенным системам водяного охлаждения, стабильная выходная мощность непрерывного сигнала с колебаниями мощности ≤±2% на длину волны.

• Сокращает время отверждения на 70% по сравнению с одноволновыми модулями мощностью 10 Вт (например, маска печатной платы толщиной 1,2 мм отверждается менее чем за 2 секунды по сравнению с 6+ секундами).

• Поддерживает высокоскоростное поточное производство (скорость конвейера до 3 м/мин) для массового производства печатных плат без ущерба для однородности отверждения.

3. Прецизионная доставка по оптоволокну: равномерное отверждение по всей поверхности печатной платы

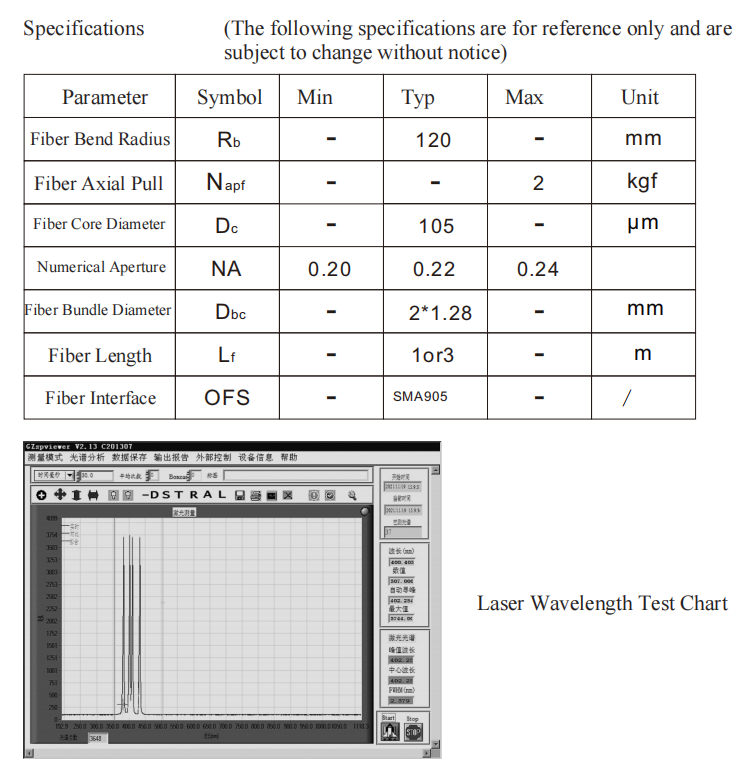

• Оснащен многомодовым кварцевым волокном УФ-класса (диаметр сердцевины 105, NA=0,22, общая эффективность связи ≥95%).

• Коаксиальный выход по одному волокну всех четырех длин волн обеспечивает равномерное распределение энергии на больших площадях печатной платы (до 600×600 мм) и сложной геометрии (например, глухие и микроотверстия).

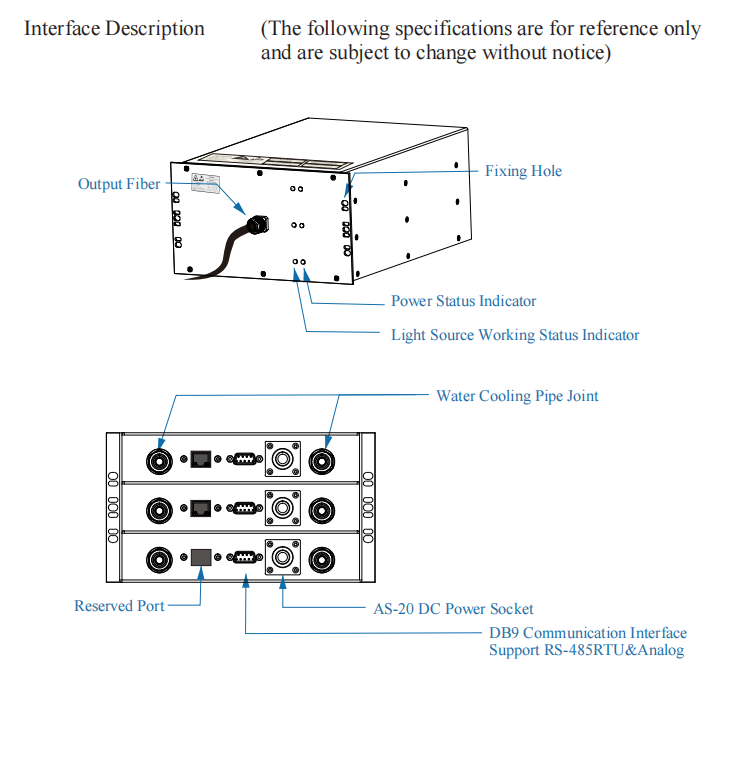

• Настраиваемая длина волокна (1,5–5 м) с промышленным разъемом SMA-905/FC для адаптации к поточным станциям отверждения, роботизированным манипуляторам или автоматизированным линиям печатных плат.

Ключевые приложения

• Основное применение: отверждение паяльной маской для жестких печатных плат, гибких FPC, плат HDI, подложек микросхем и печатных плат автомобильной электроники.

• Совместимость со смолами: паяльные маски на эпоксидной, акрилатной и гибридной (эпоксидно-акрилатной) основе; жидкие фоторезисты (LFR) и сухие пленочные фоторезисты (DFR).

• Расширенные области применения: отверждение конформных покрытий для сборок печатных плат, отверждение фоторезиста микрожидкостных чипов и высокоточное формирование рисунка электронных компонентов.
